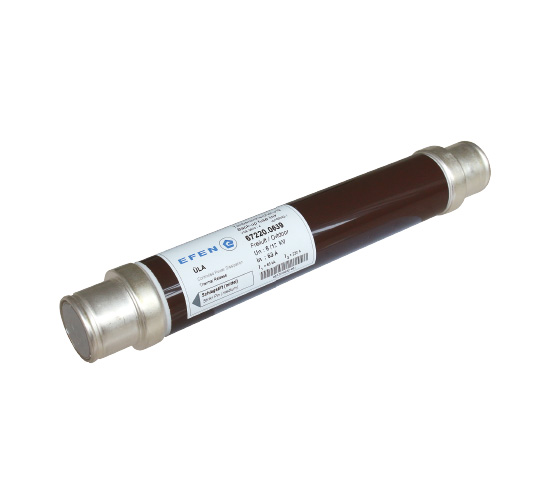

高压熔断器-苏州达博思智能电网装备制造有限公司

1、保护变压器运行工作； 2、限流特性好，分断能力高； 3、相对尺寸较小。

返回列表

订货号	额定电压等级	额定电流	额定最大开断电流	额定最小开断电流	尺寸		电阻和功耗		总12t	重量	包装
Order no.	Rated volatage range	Rated current	Ratde maximum breaking current	Rated minimum	dimensions(图2/Fig.2)		Resistances and power dissipation		Toral 12t	Weight	Pack
Order no.	Rated volatage range	Rated current	Ratde maximum breaking current	breaking current	dimensions(图2/Fig.2)		Resistances and power dissipation		Toral 12t	Weight	Pack
	Un	In	I1	I3	e	d	Rkalt	Pwarm	A2s	Kg
	kV	A	KA	A	mm	mm	mΩ	W	A2s	Kg
67220-0019	6/12	1	63	1	292	56	1500	1.6	90	1.6	1
67220-0029		2		2			510	2	280
67220-0049		3		3			338	6	500
67220-0069		6.3		6.3			190	8	600
67220-0109		10		10			139	16	1150
67220-0169		16		16			107	38	1290
67220-0209		20		20			71	38	3200
67220-0259		25		25			52	46	5200
67220-0329		31.5		31.5			43	65	7200
67220-0409		40		40			23	54	23300
67220-0509		50		50			18	70	34900
67220-0639		63		63			12	85	58300
67220-0809		80		80		65	10.6	114	90000	2.1
67220-1009		100		100		65	8.5	156	140000	2.1
67220-1259		125		125		88	4	117	440000	3.7
67220-1609		160		160			4.3	217	500000
67220-2009		200		200			3.8	333	654000
67240-0019	6/12	1	63	1	442	56	2100	2	90	2.3	1
67240-0029		2		2			800	3	340
67240-0049		4		4			550	10	450
67240-0069		6.3		6.3			300	13	530
67240-0109		10		10			220	26	940
67240-0169		16		16			197	73	1400
67240-0209		20		20			134	76	3100
67240-0259		25		25			96	89	4500
67240-0329		31.5		31.5			79	127	5900
67240-0409		40		40			45	114	18800
67240-0509		50		50			35	147	33500
67240-0639		63		63			24	170	59600
67240-0809		80		80		65	20.5	233	84000	3.1
67240-1009		100		100		78	18	400	93600	4.1
