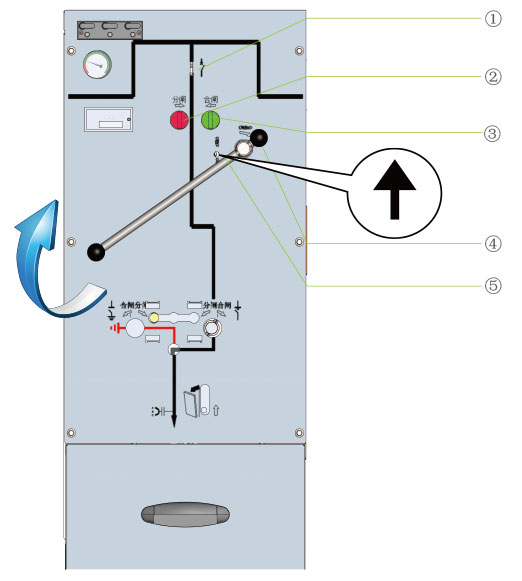

操作前确认隔离开关已合闸，储能指示⑤箭头朝上（未储能）

将操作手柄插入储能操作孔④，顺时针旋转完成储 能操作，储能指示⑤箭头朝下（已储能）

操作前确认隔离开关已合闸，观察断路器状态指示①为白色，断路器开关处于分闸状态，储能指示⑤箭头朝下（已储能）

逆时针旋转合闸旋钮③，断路器进行合闸，状态指示①为黑色，断路器开关处于合闸状态

操作前确认隔离开关已合闸，观察断路器状态指示①为黑色，断路器处于合闸状态

顺时针旋转分闸旋钮②，断路器进行分闸，断路器状态指示①为白色，断路器开关处于分闸状态

操作前确认断路器开关已分闸

操作方式与负荷开关操作一致

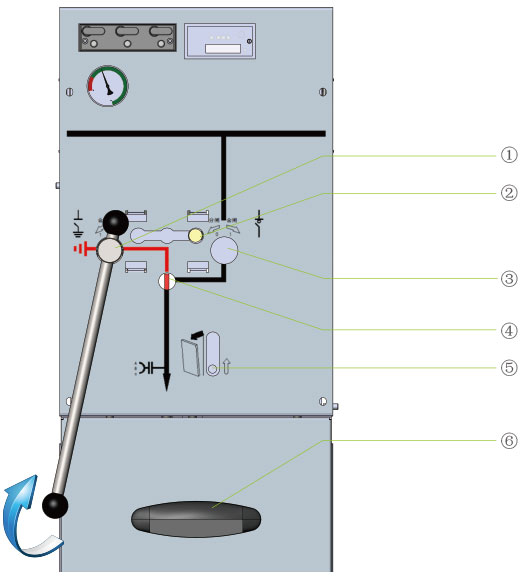

确认下柜门是否关闭到位和开关状态，观察状态指示④为红色竖线，则开关处于接地状态

将联锁滑块②推至右侧，操作手柄插入接地开关操作孔①

顺时针旋转操作手柄，分开接地开关, 状态指示④为黑色斜线，开关处于分闸状态

确认开关状态，观察状态指示④为黑色斜线，开关处于分闸状态

将联锁滑块②推至右侧，操作手柄插入接地开关操作孔①

逆时针旋转操作手柄，合上接地开关, 状态指示④为红色竖线，开关处于接地状态

扶住门把手⑥，提起接地连锁⑤，即可打开下柜门

确认开关状态，观察状态指示④为黑色斜线，开关处于分闸状态

将联锁滑块②推至左侧，操作手柄插入负荷开关操作孔③

顺时针旋转操作手柄，合上负荷开关, 状态指示④为黑色直角线，开关处于合闸状态

确认开关状态，观察状态指示④为黑色直角线，开关处于合闸状态

将联锁滑块②推至左边，操作手柄插入负荷开关操作孔③

逆时针旋转操作手柄，分开负荷开关, 状态指示④为黑色斜线，开关处于分闸状态

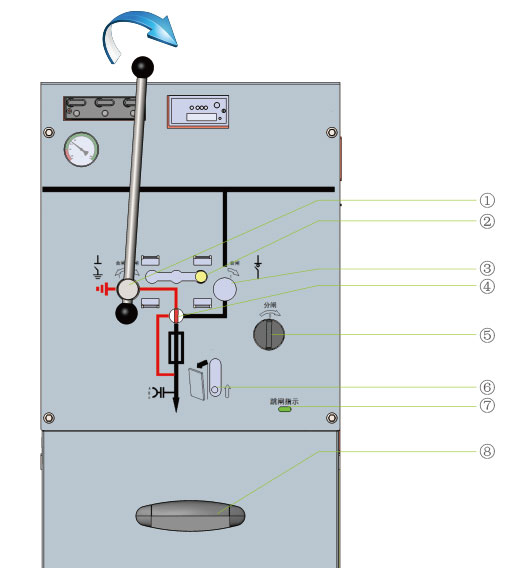

确认下柜门是否关闭到位和开关状态，观察状态指示④为红色竖线，开关处于接地状态，跳闸指示⑦为绿色，跳闸联锁正常

将联锁滑块②推至右侧，操作手柄插入接地开关操作孔①

顺时针旋转操作手柄，分开接地开关,状态指示④为黑色斜线，开关处于分闸状态

确认开关状态，观察状态指示④为黑色斜线，开关处于分闸状态，跳闸指示⑦为绿色，跳闸联锁正常

将联锁滑块②推至右侧，操作手柄插入接地开关操作孔①

逆时针旋转操作手柄，合上接地开关，状态指示④为红色竖线，开关处于接地状态

扶住门把手⑧，提起接地连锁⑥，即可打开下柜门

确认开关状态，观察状态指示④为黑色斜线，开关处于分闸状态，跳闸指示⑦为绿色，跳闸联锁正常

将联锁滑块②推至左侧，操作手柄插入负荷开关操作孔③

顺时针旋转操作手柄储能到位，合上负荷开关，状态指示④为黑色直角线，开关处于合闸状态

确认开关状态，观察状态指示④为黑色直角线，开关处于合闸状态，跳闸指示⑦为绿色，跳闸联锁正常

顺时针旋转机构旋钮⑤，分开负荷开关, 状态指示④为黑色斜线，开关处于分闸状态
